你花半天时间调好一块料，对好位置，然后一压——角度不对、管子扁了、整个零件扭成麻花。是不是很崩溃？

那个折弯处被压扁、缩窄的地方，有个专业名字：截面畸变。每次折弯搞砸，基本都是因为它。搞懂它为什么发生，你就知道怎么不浪费材料了。

这篇指南从最基础的折弯讲起，一直到进阶的解决方法。平板怎么折、管子怎么弯，都说透。核心就一条：实用。看完你就知道怎么控制折弯半径、怎么算回弹、怎么消除截面畸变。从此折弯一次过，不返工。

第一部分：三种核心折弯方法

V型折弯

这是车间里最常见的。平板放在V形模具上，上模往下一压，完事。

但这里面有讲究：

• 自由折弯：上模不压到底，金属悬空成型。力小、回弹大，但一套模具能折不同角度
• 下压折弯：把料压到模具底部。角更尖、更准，但要更大的力。折弯半径取决于你选哪种

旋转拉弯

这是管材的折弯方式。管子夹在一个旋转的模具上，被拉着转过去。

问题来了：空心管折小半径，它会扁，它会起皱。怎么办？用芯棒。一根带活动节的钢棒，塞进管子正好在折弯处，从里面撑住管壁。没芯棒？截面畸变跑不了。好的芯棒，给你圆圆的管子。

滚弯

要折大弧？折圆？用这个。三个辊轮摆成三角形，料从中间过，折一点；再过一次，再折一点。

一遍遍跑，直到半径满意为止。慢，要手感。但做大弧、做圆筒，没别的办法。就是得注意回弹——卸料后金属总会往回弹一点。

第二部分：不同形状怎么折？

实心棒、平板、空心管，折法完全不一样。

实心棒 vs 平板

实心棒有质量，有热量，有应力，回弹更猛。得预折，有时候得多折很多，才能得到想要的角度。

平板宽容些，但也有脾气。轧制方向很重要。垂直方向折，金属强，不易裂；顺着方向折，外侧可能裂。另外，每种材料都有最小折弯半径。比这小？金属就撕给你看。

管材的麻烦

空心件最难搞。

想想差别：实心棒哪都有料，管子是空的。一折，外侧壁被拉薄，内侧壁想鼓包。这就是截面畸变——管子扁成椭圆，或者彻底压扁。

解决办法：内部支撑。就是芯棒折弯。没芯棒，靠猜；有芯棒，控得住畸变。还得看壁厚，薄壁起皱，厚壁要大力。

异形截面

角钢、槽钢、T型钢。这些形状不对称，难搞。

拿角钢来说，朝一个方向折，两条边想扭。整个截面还没折好就想侧向鼓包。折弯起点处局部应力集中，有时候金属直接起皱放弃。

关键：搞懂形状怎么传力。槽钢难的方向折，结实；易的方向折，想塌。你的装夹得顺着形状，别拧着来。不然废掉一堆贵料。

第三部分：怎么防止折弯处"缩窄"？

这是大多数活搞砸的地方。你一折，拿出来一看，管子扁了。圆的变椭圆，废了。这就是截面畸变。内侧壁受压想塌，外侧壁受拉被拉薄。金属撑不住，变形。

怎么解决？

解法1：内部支撑（最有效）

用芯棒

芯棒是专业答案。一根带活动节的钢棒，塞进管子，就在折弯处。芯棒从里面撑住管壁，不让它塌。数据说话：椭圆度能从20%降到3-5%。这就是废品和合格品的差距。

填充法
没芯棒？还有招。往管子里塞东西。干沙子行，塞紧，两头堵死，折。沙子会被压缩，但能阻止彻底压扁。松香对细铜管有用。要求高的活，用低温合金——熔点低的金属灌进去，折完用热水化出来。零件完美。

解法2：优化工艺和模具

半径能放大就放大。半径越小，应力越大。放大些，材料好受些。

看看你的模具。普通模可能不够。反折模装在折弯后面，防止内侧起皱。全包模具把整个管子包起来，四面支撑，薄壁件必须。

检查间隙。管子和模具间隙太大，就有空间变形。调小。极端情况，最后加一道下压步骤，把椭圆再压圆回来。

解法3：设计阶段预防

有时候问题出在图纸上。

壁厚厚些，抗畸变强。薄壁管老废，就换个厚点的规格。

注意折弯位置。别在焊缝上折，别在截面突变处折。那是薄弱点。折弯需要材料从头到尾一致。做到了，一半问题在开始前就没了。

在畸变发生前阻止它。内部撑住、模具调好、设计聪明。废料筐会感谢你。

第四部分：设计师速查手册

给设计团队看的干货。照着做，车间里少一堆麻烦。

孔和槽的安全距离

孔太靠近折弯线，会被拉成椭圆。金属变形，公差没了。

规则：孔离折弯线至少1.5倍料厚+折弯半径。槽更保守些，2倍料厚+半径安全。

如果孔必须挨着，折完再冲孔。多一道工序，但比废件强。

设计止裂槽

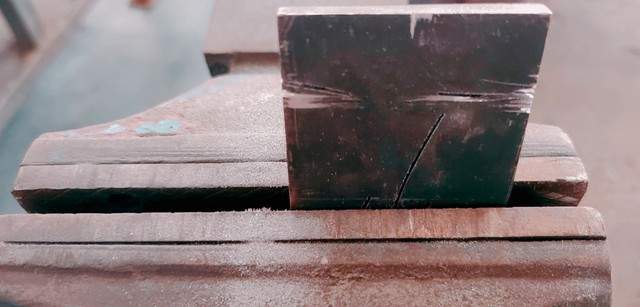

见过折弯边缘撕裂，一路裂穿整个零件吗？那就是折弯离内角太近的结果。

解决方法：止裂槽。在折弯和折边交接处切个小缺口，释放应力，阻止撕裂。

槽宽至少等于料厚，深度大于折弯半径。简单的矩形或圆角都行。给应力找个去处。

避免折弯干涉

你设计个零件，折三道弯。然后折弯师傅告诉你：折第二道时，上模会撞到第一道。

这就是折弯干涉。工具撞零件。

在模型里检查。模拟折弯顺序，看弯与弯的距离。折边太短，零件放不上模具。折弯离现有折边太近，上模会砸上去。

解决方法：提前规划。知道你的折弯机需要多短的折边。留足空间让零件在整个过程中不碰工具。做不到，就得改设计，或者接受需要特殊模具。

设计时想清楚，折弯时就顺利。

第五部分：想要完美外观？用"下压/精压"

有时候你要的不只是个弯，而是角要尖得跟机加工一样。做装饰不锈钢、建筑件，给每个客户看的那种，普通自由折弯不行。得上下压折弯或精压。

是什么？

区别在这：

• 自由折弯：上模不压到底，金属回弹，得到半径
• 下压折弯：上模一直压到金属碰模具底部，等于把料"冲"成形状
• 精压：力更大，大到金属实际上在模具型腔里"流动"，上模轻微压进材料里

结果：折弯半径和上模尖角完全一致。不回弹，不开口。尖的、利落的角，看着像铣出来的。

什么时候用？

外观比什么都重要的时候。

高端电梯门的不锈钢装饰条，酒店大堂的建筑板，定制家具上露出来的支架。这些地方，折弯线得完美，内角要利落。

也用于需要角度绝对一致的零件。因为压到底，每个件出来角度都一样，没偏差。

代价

下压折弯需要很大的力。你可能需要比想象中更大的折弯机。力大，模具损耗也大。

还有压痕问题。因为是在冲压金属，表面可能留下模具痕迹。抛光不锈钢上，这是问题。需要干净的模具，有时要贴保护膜。

但为了那种利落的、机加工感的外观？别的法子到不了这效果。

结论 & 行家建议

说到底，没有"唯一最好"的折弯方法。选对方法取决于三件事：折什么材料、什么形状、多高的要求。

厚实心棒和薄板处理不一样；空心管需要内部支撑，实心棒不用；露出来的建筑件要用精压，隐藏的支架自由折弯就行。方法对上活，你就赢。靠猜，你就废件。

如果有复杂项目要做，记住：在设计定稿前，先和有经验的加工厂聊聊。不是之后。他们会告诉你折弯半径是不是太小，孔是不是太靠近边缘，管子需不需要芯棒。聊这几句话不花钱，能省下一切。
