不锈钢，听名字好像不会生锈。可是，焊完之后、机加工之后、或者在车间里挨着碳钢夹具放了一阵子之后，它可能出现锈斑，甚至还有小坑。明明叫“不锈钢”，怎么表面就不“不锈”了？
问题出在这：不锈钢表面那层薄薄的、看不见的铬氧化膜，被破坏了。可能是切削工具或车间粉尘里的铁颗粒嵌了进去，表面变得活跃，失去了原本的“钝态”，就开始腐蚀了。
钝化就是干这个的——用化学处理把表面的污染物洗掉，更重要的是，重新在表面生成一层致密、惰性的氧化膜（主要是铬的氧化物）。这工艺把金属从“活性、易腐蚀”的状态，拉回到“钝化、受保护”的状态。
一、钝化的原理和重要性
钝化的化学机理
金属泡在化学溶液里，表面发生的是电化学反应。酸和游离的铁（也就是污染物）反应，把它溶解掉。同时，钢里的铬和氧反应，生成一层薄而致密的氧化膜。金属从“想跟环境反应”变成了“对环境影响免疫”。
更妙的是，这层氧化膜能自我修复。表面划伤了，露出来的新鲜铬立刻和空气中的氧反应，保护膜重新生成。不会出现锈斑越来越大、越扩越远的情况——材料自己能“自愈”。
钝化的几个关键好处
1. 去除游离铁
切削工具、磨削、或者跟碳钢接触时沾上的那些微小铁颗粒，全部清干净。没这些铁，本应是不锈钢的零件上就不会出现那种橘黄色的“二次锈斑”。
2. 最大化耐腐蚀性
钝化做好的零件，在恶劣环境里撑得住。盐水里的氯化物、化冰盐里的氯离子，对没处理过的不锈钢是致命的，但钝化层能挡住它们。
3. 为涂层提供稳定基底
喷漆、喷粉或者其他表面处理，都需要干净、一致的底层。钝化正好提供了这个。涂层能好好附着，寿命更长。跳过这一步，以后涂层脱落的风险就大了。
二、钝化常用的化学品
现在来看看实际用的化学药水。选哪个很重要，关系到安全、环保、还有零件最终的性能。
老路子：高环境影响的传统配方
硝酸体系用了好几十年，确实管用。能溶解铁、形成氧化膜。但缺点也明显——产生有毒的黄烟，废液有毒，处理费用高，还被严格管制。
铬酸体系更猛。六价铬是强氧化剂，处理效果没话说。但环保限制太严了，很多地方基本不让用，风险太高。
新路子：环保型替代方案
三价铬配方是个折中方案，毒性大幅降低，耐腐蚀性却差不多。对操作人员和环境都友好得多。
无铬体系越来越流行。用钼酸盐、硅酸盐、钛盐、锆盐这类东西，不含重金属，不算危险废物，很多应用场景性能完全够用。
有机酸体系，特别是柠檬酸类钝化剂，是目前最干净的选择。没黄烟，没毒废液，溶液还能生物降解。食品级设备和医疗器械首选它——安全和合规是自带属性。
怎么选合适的钝化药水？
三个因素决定：
- 材料：什么牌号的不锈钢？304和316不一样，430这类铁素体又有自己的要求。药水得对号入座。
- 法规：RoHS、REACH这些不是可选项。零件要去欧洲，就必须符合这些标准。选什么药水，直接决定能不能过。
- 性能要求：零件需要扛什么环境？盐雾试验说了算。抗两小时和抗两百小时，要求完全不同。药水和工艺参数必须能撑住。
三、钝化工艺流程（8个关键步骤）
钝化不是往池子里一泡就完事，是一系列受控的步骤。每一步都重要，跳一步，整批零件都悬。
第1步：预处理（表面清洗）
零件从机床上下来，带着油、切削液、车间里的污垢。脱脂把这些都洗掉，碱性清洗液或超声波清洗效果最好。在酸接触之前，表面必须是化学干净的。
如果零件有焊缝或热影响区的氧化皮，接下来要酸洗。这步更猛，专门去掉焊接产生的厚氧化层。不是每次都需要，但如果需要，跳过就意味着钝化液接触不到热影响区。
然后漂洗——不是自来水，是去离子水。普通水会留下矿物质，重新污染刚洗干净的表面。
第2步：钝化（成膜）
主菜来了。钝化处理可以是浸泡，也可以是喷涂。参数决定一切：
- 温度：有些药水常温，有些要加热
- 时间：简单零件十来分钟，复杂零件或要求严的，可能要两小时
- 浓度：必须严格控制。太稀，铁去不掉；太浓，可能腐蚀表面
第3步：后处理和干燥
酸洗之后，要处理残留的酸液。简单零件，充分水洗就行。复杂零件有缝隙、盲孔，需要中和——用弱碱性溶液把藏在角落里的酸中和掉。
然后最终漂洗，高纯去离子水，彻底。
干燥是检验前的最后一步。热风或干净压缩空气吹干。留水渍就是留污染物，水会吸潮，之前白干了。
第4步：质量检验
目视检查：表面应该均匀，没斑点、没污渍、没变色。
硫酸铜测试（蓝点法）：快速筛查。滴一滴，如果很快变蓝，说明还有游离铁，这批次不合格。
盐雾测试：按ASTM B117标准，在盐雾箱里放几个小时，确认耐腐蚀等级。这是真凭实据——零件确实钝化好了，能扛得住。
每一步都建立在前一步的基础上。流程是线性的，但执行必须一丝不苟。一次漂洗没到位，一次温度偏差，送出去的就是会生锈的零件。
四、不锈钢的其他关键后处理工艺
钝化不是终点，不锈钢后处理还有一整套工具箱。每种工艺改变零件的不同属性，按需选择。
1. 机械表面精加工（外观和质感）
抛光：从基础缎面到#8镜面都能做。镜面不只是好看，还容易清洁，细菌没地方藏。

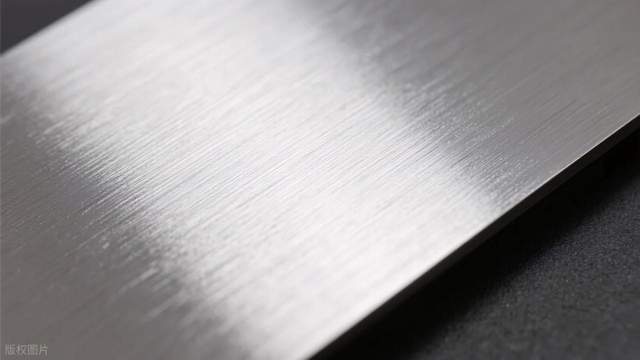

拉丝或直纹：医疗面板、厨房设备上常见的那种均匀缎面，遮小划痕，看着也舒服。
喷砂或喷丸：两用。一是去刀痕，做出均匀哑光面。二是喷丸会在表面产生压应力，提高疲劳强度——零件变好看的同时还变结实了。
2. 电解抛光（电化学抛光）
这算是钝化的“加强版”。原理不同——用电化学槽，零件是阳极，通电流。金属从表面的微观凸起处溶解，凹处不动。
结果：机械抛光达不到的光滑度。同时，嵌入的污染物也被清掉了。耐腐蚀性大幅提升。制药和半导体行业指定用这个——超低表面粗糙度意味着不藏颗粒，绝对洁净。
3. 热处理（特定性能需求）
固溶退火：针对304这类奥氏体不锈钢，特别是焊后。加热、保温、快冷，把焊缝区析出的碳化铬重新溶回去，耐腐蚀性恢复，冷加工产生的磁性也消除。
去应力：对弯过、重切削过的零件。残余应力如果不消除，以后可能引发应力腐蚀开裂。较低温度加热，让应力释放，风险降低。
4. 表面涂层和硬化
有时候不锈钢本身不够用。
PVD涂层（物理气相沉积）：镀一层薄而硬的膜。手术工具、消费品上看到的黑色钛、玫瑰金，就是它。既装饰，又耐磨，工具寿命长。
PTFE或特氟龙涂层：需要脱模的零件用。模具、医疗器械里防止粘连的零件。低摩擦表面，提供金属本身不具备的特性。
每种工艺各有用途。镜面抛光+电解抛光+PVD涂层的手术器械，和喷砂+钝化的支架，完全不是一个档次的产品。都是不锈钢，都对，应用决定路径。
