机械轴设计 cnc轴加工从选材到加工统统讲明白

日期:2026-06-10来源:诺铂智造

64.7K

轴的作用说简单也简单:支撑旋转件、传递动力、让所有东西转得正。三个任务,哪个没干好,整个系统就停摆。

轴设计不好,后果很严重。这篇文章的目的,就是帮你在金属还没切之前把问题揪出来。这样设计才高效。真要动手做了,轴的CNC加工也有它自己的讲究。这篇把设计和加工两块都讲全。



第一篇:应力集中与疲劳强度

轴不断循环转和停的过程,每个循环都在增加应力,断是迟早的事。

我们的目标很简单:提高疲劳寿命,防止过早断裂


让过渡更平缓

直径突然变化的地方,就是裂纹的温床。应力全堆在那个尖角上了。解决办法很老套但很关键:用合适的圆角。角要做圆,别留尖的。

给过盈配合区减压

轴承或齿轮压到轴上,配合本身就会产生应力。配合区的边缘是最危险的地方。在配合区末端加一道卸荷槽,或者把配合区端部做得软一点,应力就会降下来,轴更耐用。

修整键槽

键槽少不了,但它也是应力集中的地方。键槽内侧的尖角就是裂纹的起点。键槽底部做成圆角,所有尖边都倒一下。小圆角不费什么加工时间,换来的可靠性可值大了。

把表面做得更结实


粗糙的表面有微观的缺口,光滑的表面没有。滚压能把表面压出一层压应力,抛光能去掉加工痕迹,喷丸也能增加压应力。这三种方法都能显著提高疲劳强度。好的轴设计,会把表面粗糙度当成结构变量,不只是为了好看。

在机械轴设计里,细节决定成败。一个圆角、一道槽、一个光滑面——这些不是“多做的事”,而是“能让轴用好几年”和“在现场就断了”的分水岭。在CNC加工轴的时候,这些特征一开始就得编进程序里。圆角做晚了就来不及了,刀路要么有它,要么没它。早计划好。


第二篇:装配与制造可行性


轴断了很糟。但装不上去更糟。

核心目标就一个:能加工、能装配、能维修,而且安装过程别把件搞坏。

帮过盈配合装上去

把轴承压到轴上不是闹着玩的。力太大了,就会出问题。在配合区前端加个导入锥度,锥度会引导零件往上套,还能自动对中。另外,过盈量要选对。不是所有配合都得用锤子敲,有些只需要“紧一点”就够了。

别让边缘啃进去

尖锐的起始边缘是麻烦制造者。它会刮伤配合件,划花表面。用倒角。而且配合面尽量不要从同一个位置开始,错开起始位置。一个特征先接触,另一个再跟上——不卡滞、不咬死。

让空气跑出去


把过盈配合的轴往盲孔里一推,空气没地方去,压力就起来了,轴推到一半就推不动了。解决办法很简单:底部开个通气孔,或者在轴上开几道轴向排气槽。空气跑了,轴就能压到底。

把键槽错开

多个键槽放在同一个截面上,轴会变得很脆弱。三个键槽挤在一起,中间几乎没材料了。怎么办?均匀分布。三个键槽隔120°一个,两个的话隔180°。载荷分散了,轴还是结实的。

让键槽好加工


键槽是CNC工序。有的好做,有的让人头疼。

优先用盘铣刀,别用立铣刀。盘铣刀切出来的根部是光滑圆角,立铣刀会留个尖角。那个尖角就是裂纹的源头。好轴设计,在编程师傅干活之前,就得把刀具想清楚。

别做又细又深的孔

钻又细又深的孔,慢。钻头会偏,孔出来是歪的。考虑用偏心孔代替,或者把长孔分成几段短孔。零件好做了,成本也降了。

给锁紧垫片留个窝


锁紧垫片需要有个地方“卡住”——一个槽、一个定位肩都行。没有这些,垫片就跟着转,等于白装。

别让弹性挡圈承重

弹性挡圈是用来定位的——把零件轴向固定住。它不是用来承受大载荷的。别拿挡圈当力封闭结构,它会失效,弹出来,零件就跑位了。

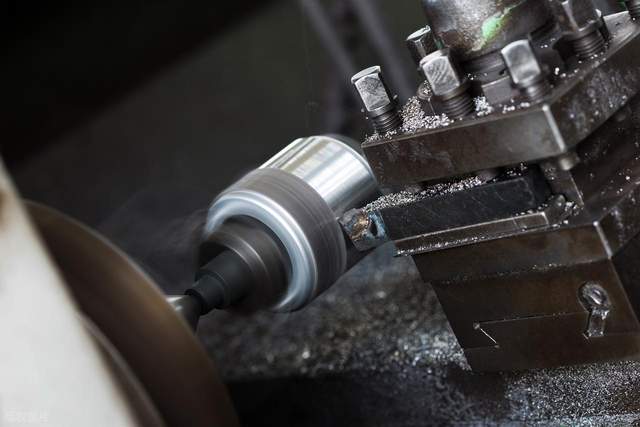

在CNC加工轴的时候,这些特征要么在模型里,要么不在。编程开始之后再补加倒角,那就是工程变更。轴都做好了再打通气孔,那是重新设计。早早就放进机械轴设计里。编程师傅会感谢你,装配工也会感谢你,客户永远不会知道——这不正合你意嘛。


第三篇:载荷与变形优化


轴受力会弯。太弯了,密封就漏,轴承就磨损,齿轮就对不齐。

目标很直接:降低峰值应力、减小变形、让整个系统更硬朗

把轴承放在载荷附近

这是基础,但很多人搞错。载荷在中间,轴承就挨着它放,别放在两头。悬伸长了就是杠杆,杠杆会放大弯矩。悬伸短,轴就直。

分散载荷

一个齿轮扛所有扭矩?那个齿轮的齿会弯,轴会扭。用两个小齿轮代替,或者加几条并行传力路径。载荷分了,每条路受力小了,刚度上去了,应力下来了。

从中心驱动

常见问题:动力从一头进,走到另一头。近的那头扭了,远的那头滞后了。角度差会引起卡滞。从中心驱动就好了——扭矩均匀分,两头扭转一样,没有差速变形。

键槽下面的空心轴要加厚


空心轴是轻,但开了键槽的地方很脆弱。壁会往里塌,键槽会裂开。键槽下面的壁要足够厚,或者键槽开浅一点,或者在键槽位置塞个实心堵头。别不当回事,轴塌了,整条线都得停。

把配合区标清楚

过盈配合、过渡配合、间隙配合——不是一码事。别把它们混在一起。过盈配合区需要的直径和间隙配合区不一样。把尺寸标清楚,把公差写明白。编程师傅要知道哪段要压配、哪段要抹油。

别做零反力支撑

没载荷的轴承会。轴会振,轴承会打滑,保持架会坏。每个支撑点都得受点力。哪怕小预紧力也比零好。轴被约束住了,它才安生。

在机械轴设计里,这些选择直接决定了最终形状。轴承位置决定长度,载荷分担决定直径,中心驱动决定对称性。在CNC加工轴的时候,这些特征就变成了刀路。悬伸短意味着去料少,键槽下面壁厚意味着切刀路径不同。好的轴设计,物理和加工都得考虑——是同一个问题的两个面。


第四篇:定位与连接设计


轴跑了,轴承预紧就没了,齿轮就脱啮了,整个东西最终会在振动里散架。

主要目标:准确定位、可靠连接、防止零件因振动松脱

优先用轴肩,挡圈其次

轴肩就是直径上的台阶。配合件靠上去,结结实实,可靠。挡圈或螺钉没那么强——圈会弹出来,螺钉会后退。定位优先用轴肩或轴套。实在不能用肩了,再考虑挡圈。

把螺纹锁住

旋转的轴会把螺母甩松。不是“会不会”的问题,是“什么时候”的问题。

细牙螺纹比粗牙锁得紧。锁紧垫片增加摩擦力。双螺母互相锁死。至少用其中一种,最好用两种。旋转轴上的松螺母,那就是个待发射的子弹。

给热膨胀留空间



轴、轴承、壳体都会热。热得不一样快,也不一样多。钢轴比铸铁壳膨胀得大,钢轴承比铝壳膨胀得不同。在间隙里考虑热膨胀。室温下刚刚好的设计,工作温度下可能就卡死了,或者松旷。哪个都不行。

别把小轴直接怼到大轴上

小直径轴直接拧到大直径轴端部,刚度会突变。小轴弯,大轴不弯。连接处承受巨大的弯矩,裂纹就从那里开始。


法兰连接,或者用弹性联轴器。刚度逐渐过渡,弯矩分散开,寿命更长。

在机械轴设计里,定位不是“后面再想的事”。它是“轴能用好几年”和“每个月都要修”之间的分水岭。轴肩便宜,挡圈便宜,松螺母可代价大了。在CNC加工轴的时候,这些特征会增加加工时间。轴肩需要车一刀,挡圈槽需要换把刀——这时间花得值。好的轴设计,靠减少现场失效来收回成本。一个不松动的零件,永远不需要保修。这才是目标。


第五篇:特殊工况与动态行为

低速下跑得好好的轴,高速下可能把自己撕碎。

目标很简单:避开共振,保持高速稳定,在临界转速找上你之前先搞定它

远离固有频率


每根轴都有固有频率——它“想振”的那个转速。在这个转速下运行,振动会自己放大,振幅跳升,轴撞上壳体,东西就碎了。

工作转速要远离固有频率。尽早算临界转速,调直径、调轴承跨距、改频率。别猜。

把联轴器靠近轴承

高速轴端头悬着一大截联轴器是个问题。悬伸就是杠杆,联轴器的一点不平衡都会被放大,轴就开始甩。把挠性联轴器尽量往轴承靠,悬伸短了,不平衡响应就小了,轴就稳了。

加阻尼,做平衡

高速轴需要两样东西:第一,平衡。质量绕中心线的分布要均匀。一个不平衡点会产生每转一次的激振力,这个力会激发振动。把组装件上平衡机转起来,加配重或者去材料,直到它跑顺。

第二,阻尼。轴承支撑要能吸收能量,而不是把它弹回轴里。油膜有帮助,弹性材料也有帮助。没阻尼,一点小不平衡就会发展成大晃动。轴在壳里画圈,碰上了,发热了,失效了。

在机械轴设计里,动态行为不是可选项。忽略转速的静态计算是不完整的。500转/分能用的轴,到5000转/分可能就炸了。在CNC加工轴的时候,跳动和表面粗糙度是关键细节。跳动大的轴从一开始就不平衡,粗糙的表面产生不可预测的阻尼。好的轴设计包括了动力学。编程师傅给出几何,工程师核对转速。两者都重要。


第六篇:材料利用与表面处理


材料要钱。重的轴运费高、搬运难。过早磨损的轴更贵——停机就是钱。

核心目标是高效:省材料、减重量、让磨损面变硬。

做成空心的

实心轴强度高。同直径的空心轴,扭转强度几乎不差。中心的材料基本不干活,把它钻掉,省重量。空心轴的旋转质量更低,加速快,减速也快。扭转刚度还是很高,因为刚度来自外径,不是实心芯。


但有上限。壁太薄了,径向载荷下轴会塌。一个不错的经验法则是:壁厚至少是外径的10%。100mm的轴,孔径最大别超80mm,留10mm壁厚,这10mm壁厚承载应力。

把轴颈做硬

轴颈是轴承跑的地方、油封接触的地方。软金属不耐磨——它会磨出沟、刮出痕,密封漏了,轴承配合差了。硬金属不会。


在轴颈表面指定足够硬度。低碳钢用渗碳淬火,中碳钢用感应淬火,合金钢用整体淬火。方法取决于材料和需要的硬化层深度。

轴承轴颈一般50-55 HRC。油封可以稍低,40-45 HRC——让油封唇先磨损,这是设计意图。油封便宜,轴不便宜。

在CNC加工轴的时候,空心特征需要钻孔和镗孔。深孔需要专用刀具和内冷钻头。硬化轴颈需要在热处理之后做精加工——磨削取代车削。工序顺序是:粗车、热处理、磨轴颈,不能乱。磨软轴浪费时间,车硬轴毁刀具。
