CNC加工手板与真空复模手板 手板加工区别

      在产品研发的样品验证阶段，手板制作是关键环节，直接决定了设计方案的可行性、外观呈现效果及功能测试的准确性。目前市场上应用最广泛的两种手板工艺的是CNC手板和真空复模手板，二者在加工原理、精度、成本、适用场景等方面存在显著差异，很多企业在选型时容易混淆。

本文将从核心维度全面拆解CNC加工手板与真空复模手板的区别，结合实际应用场景给出选型建议，帮助研发从业者快速找到适配自身需求的手板制作方案 CNC加工和真空复模都是做手板的一种方式，CNC加工是指由数控加工语言进行编程，CNC设备上的刀具按照程序设定的路径在材料上进行运动，去掉多余的材料，从而得到手板的大致形状。真空复模是指通过原型制作简易的模具，然后再进行负责复制。此方法成本低、周期短。那么这两种加工方式有什么不同，下面诺铂智造就跟大家介绍一下：
    加工原理是两者最核心的区别，直接决定了后续所有特性的差异，简单来说，CNC手板是“减法制造”，真空复模手板是“复制成型”，两种工艺的操作逻辑截然不同。

1. CNC手板：精密切削，逐件雕琢

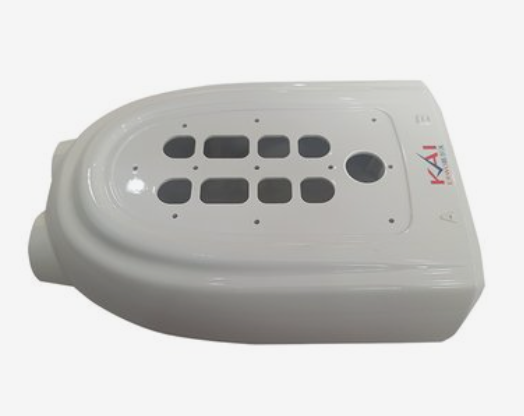

CNC手板全称为计算机数控加工手板，属于“减材制造”工艺，核心逻辑是通过计算机编程控制机床，利用刀具对整块原材料进行精准切削、雕刻，逐步去除多余材料，最终得到符合设计图纸的手板样品。其加工流程有着严格的规范，首先需要对客户提供的3D图纸进行工艺分析，评估加工可行性、规划加工路线、选择合适刀具并进行编程，将3D模型转换为机床可识别的G代码；随后将原材料（塑料、金属等）固定在机床工作台上，通过粗加工快速去除多余材料，再经过精加工保证精度和表面质量，最后进行打磨、抛光等后处理。

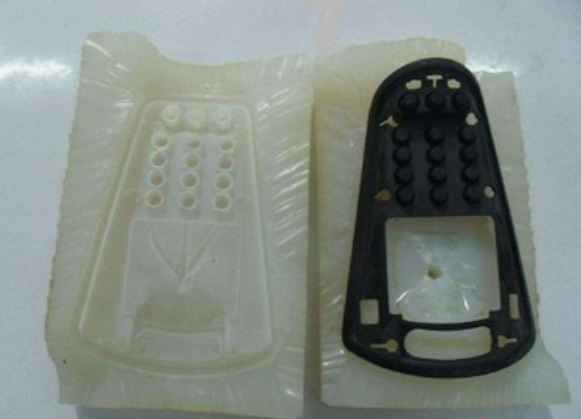

2. 真空复模手板：硅胶制模，批量复制真空复模手板又称硅胶复模手板，属于“复制成型”工艺，核心逻辑是先制作一个高精度母模（母模通常由CNC加工或3D打印制成），再利用母模制作硅胶模具，最后在真空环境下向硅胶模腔注入液态材料，待材料固化后脱模，得到与母模一致的手板样品。其加工流程主要分为四步：原型制作与处理（打磨、喷油，保证母模表面光滑）、硅胶模具制作（混合液态硅胶与固化剂，包裹母模并真空除泡、固化后切开模具）、真空浇注与固化（注入液态材料并再次真空除泡）、脱模与后处理（修边、打磨、上色）。

这种工艺的核心优势在于“批量复制”，只要制作好硅胶模具，就能快速复制出多件相同的手板，无需像CNC手板那样逐件切削，且硅胶模具制作便捷，固化后呈透明或半透明状，便于切割分型处理。

基于加工原理的不同，CNC手板与真空复模手板在精度、材料、成本、效率、表面质量等核心特性上形成了明显区别，具体对比如下：

1. 精度差异：CNC手板更具优势，适配精密需求

CNC手板是目前手板制作中精度最高的工艺之一，普通CNC加工可稳定达到±0.05mm的精度，高端设备配合精密编程甚至能达到±0.01mm，能够精准反映图纸所表达的信息，尤其适合对尺寸公差、装配精度要求极高的场景。其精度优势源于数控设备的精准控制和减材加工的特性，加工过程中刀具轨迹可精准规划，有效避免成型误差。

真空复模手板的精度主要依赖母模的精度和硅胶模具的质量，通常精度在±0.1-0.2mm，略低于CNC手板。由于硅胶模具在固化和脱模过程中可能出现轻微收缩、变形，且液态材料浇注后也会有少量缩水，因此难以满足超高精度的装配需求，但足以应对常规的外观展示和基础功能测试。

2. 材料选择：CNC手板更广泛，可匹配量产材质

CNC手板的材料选择极为广泛，几乎涵盖所有可切削的工程材料，无论是塑料还是金属都能轻松适配。常用塑料材料包括ABS（综合性能好，易加工）、PC（强度高、透明）、POM（高硬度、低摩擦，适合齿轮）、PMMA（亚克力，适合透明件）等；常用金属材料包括铝合金（重量轻、可阳极氧化）、铜（导电导热好）、不锈钢（强度高、耐腐蚀）、钛合金（适合高端领域）等。更重要的是，CNC手板可直接使用与量产相同的材料，能更真实地反映最终产品的性能。真空复模手板的材料主要是液态PU树脂，可模拟ABS、PC、PP等工程塑料的外观和部分性能，但并非真正的量产材料，材质强度、耐温性略低于量产注塑件和CNC手板。其材料选择相对有限，主要分为硬胶、软胶两大类，适合模拟产品的外观和基础手感，难以满足高强度、高耐温的功能测试需求。

3. 成本与效率：小批量选复模，单件/高精度选CNC

成本和效率的差异的是两者选型的关键考量因素，核心取决于生产批量：CNC手板采用逐件切削的方式，加工单件手板时，无需制作模具，流程相对直接，但加工时间较长（通常1-3天/件），且设备投入大、编程要求高，单件成本较高。如果需要制作多件相同手板，需逐件加工，成本和时间会线性增加，因此适合小批量（1-10件）、高精度的需求。此外，CNC加工存在材料浪费的问题，从块料切削会产生大量切屑，尤其对于贵重金属，材料成本会进一步增加。

真空复模手板的核心优势在于批量复制，前期需要制作母模和硅胶模具（耗时2-3天），模具成本相对较低（仅为钢模的十分之一），但一旦模具制作完成，每天可复制数十件手板，单件复制成本极低。硅胶模具的寿命较短，通常可复制10-100件，适合中小批量（10-100件）的需求，批量越大，成本优势越明显。整体来看，真空复模的交付周期更短，3-7天即可完成小批量生产，适合快速交付的场景。

4. 表面质量与后处理：CNC更细腻，复模可还原细节

CNC手板的表面经过精密切削后，光滑细腻，留有轻微刀痕，经过打磨、抛光、喷油、电镀、阳极氧化等后处理后，可达到镜面效果，表面质感远超真空复模手板，尤其适合对外观要求极高的展示件。此外，CNC手板的后处理更灵活，如金属手板可进行喷砂、拉丝等处理，塑料手板可进行喷油烤干（真空复模手板喷油后只能自然风干。

真空复模手板的表面质量依赖母模的表面处理，可精准还原母模的细微结构和纹理，如产品的纹路、倒角等细节，但表面会留有轻微的模具合模线，需要后期修边处理，整体细腻度略逊于CNC手板。其表面处理主要以喷油、丝印为主，难以实现高精度的电镀、阳极氧化等复杂后处理。

5. 结构适配：CNC适合复杂精密件，复模适合复杂型腔件

CNC手板的减材制造特性，使其适合加工结构稳定、精度要求高的零件，但对某些复杂结构存在局限，如内部复杂腔道、过深的窄槽、内直角、薄壁结构等，刀具无法进入或加工时易变形，可能需要结合其他工艺完成。真空复模手板的复制特性，使其适合加工具有复杂型腔、曲面、镂空结构的零件，只要母模能制作出来，就能通过硅胶模具完整复制，无需考虑刀具加工死角，且成型过程中不易变形，适合复杂外观件和内部结构件的批量复制。

了解两者的核心区别后，结合实际应用场景选型，才能最大化降低成本、提升效率，避免因选型不当导致的时间和成本浪费。

1. CNC手板的适用场景

CNC手板以高精度、优质感、广材料适配性为核心优势，主要适合以下场景：产品研发初期的精密结构验证，如汽车零部件、航空航天零件、精密医疗器械、机器人关节等，需要严格的尺寸公差和装配精度；高端产品的外观展示件，如消费电子外壳、高端家电面板等，对表面质感和细腻度要求极高；需要进行高强度、高耐温、耐磨性测试的功能件，如齿轮、滑动件、散热件等，可选用与量产相同的材料，保证测试结果的可靠性；小批量定制（1-10件），尤其是金属手板，CNC加工是首选工艺；大型手板制作，如汽车保险杠、家电外壳等，CNC加工可突破成型尺寸限制，实现精准加工。

2. 真空复模手板的适用场景

真空复模手板以低成本、快效率、批量复制为核心优势，主要适合以下场景，产品研发中期的小批量试产，如10-100件的样品，用于市场测试、客户展示、展会展示等，可快速交付且成本可控；外观原型验证，无需超高精度，仅需展示产品的外观、颜色、纹路等，如玩具、家电外壳、医疗器械外壳等；复杂型腔、曲面结构的样品复制，如汽车内饰件、复杂外壳等，CNC加工难度大、成本高，真空复模可高效完成；软胶产品的制作，如密封件、防护套、软质外壳等，真空复模可轻松实现软胶材质的复制。产品迭代过程中的快速验证，模具可快速修改，适合多次迭代的需求，能有效降低研发成本。
