为CNC金属零件抄数加工创建CAD文件的3种方法

日期:2018-07-10来源:

64.7K

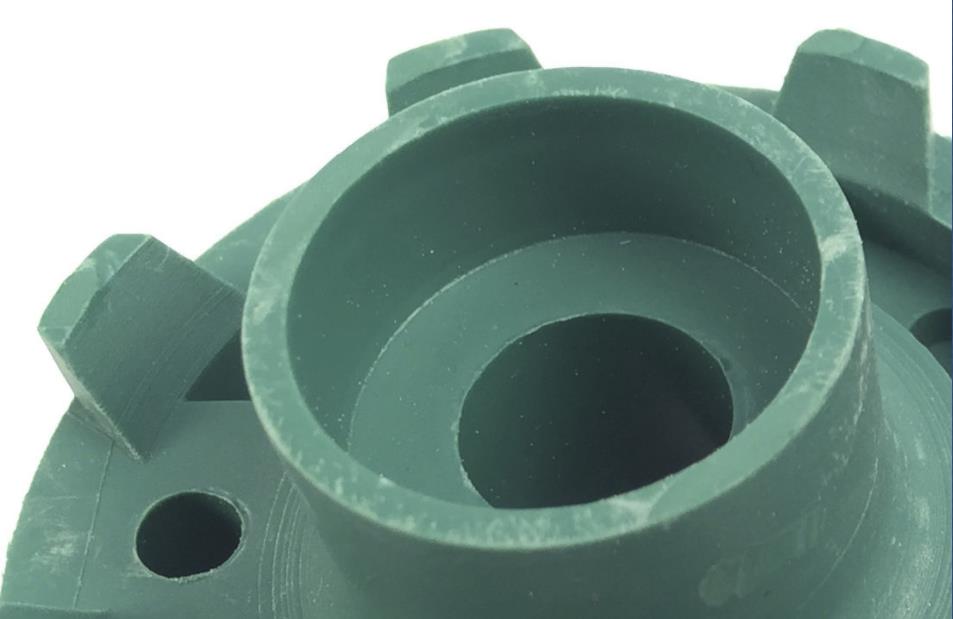

CNC零件抄数加工

遗留部分可以是任何已经过了辉煌时代的组件,因此不再是新制造的。多年来,这些零件一直难以替代,并迫使业主先发制人地花费数千美元购买新机器。

值得庆幸的是,由于3D制造技术的进步,重新创建这些部件变得越来越容易获得; 以下是创建旧部件可制造CAD文件的几种方法:

高分辨率3D扫描:

高分辨率3D扫描是创建物理现实世界对象的数字3D CAD文件的最简单方法。3D扫描以相对经济的价格生成高度精细,精确的3D网格,使其成为需要精确配合和功能的产品应用的理想选择。

在某些情况下,网格可以按原样打印; 否则,3D Designer可以优化文件以使其准备好3D打印。优化的范围可以从触摸模型(关闭小间隙,圆角,挖空扫描仪可能遗漏的空洞等)到将网格逆向工程化为实体参数化CAD文件。所需的文件修复程度取决于部件的复杂程度以及预期的功能。

虽然3D扫描不适用于每个项目,但它非常适合需要精确复制的项目,以及可能难以通过手动逆向工程解决的项目。

逆向工程

查看零件,重新创建该零件。逆向工程是指经过培训的设计师或工程师创建零件的技术图纸,然后用于生成3D CAD文件。

这种CAD文件创建方法需要一个完整的现有零件,可以使用可用的工具进行测量。尺寸标注尺寸,设计师将在必要的公差范围内重新创建零件。最终结果是可制造的3D CAD文件和零件的尺寸图。

逆向工程最适用于较小的机械部件,如齿轮,支架和外壳。所有逆向工程都需要物理访问零件; 是否运送现场测量或测量的部件。

绘制转化

从尺寸图中创建CAD文件非常简单。这很像逆向工程,但所有测量都已记录在案。

如果客户需要3D CAD文件并且已经具有尺寸图或DWG文件,则设计人员将根据这些尺寸简单地绘制3D CAD版本的图纸。
