一、钻削的定义
中文名称:钻削
英文名称:drilling
其他名称:钻孔

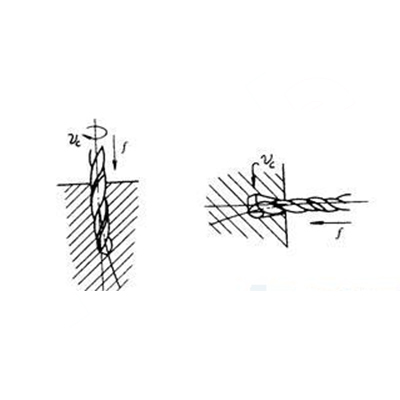

定义:钻削刀具与工件作相对运动并作轴向进给运动,在工件上加工孔的方法。
钻孔是一种最基本的孔加工方法。钻孔经常在钻床和车床上进行,也可以在镗床和铣床上进行。常用的钻床有台式钻床、立式钻床和摇臂钻床。
二、钻削的特点:
钻孔与车削外圆相比,钻头工作局部处在已加工表面工作条件要困难得多,因而引起一些特殊问题。例如钻头的刚度和强度、容屑和排屑、导向和冷却润解围中滑等,其特点可概括如下:
1. 钻头易引偏
引偏:指加工时由于钻头弯曲而引起的孔径扩大、孔不圆或孔的轴线歪斜等,见图2-6。
原因:由于钻头横刃定心不准,钻头刚性和导向作用较差,切入时钻头易偏移、弯曲。
2. 排屑困难
钻孔的切屑较宽,容屑槽尺寸又受到限制,流出时与孔壁发生剧烈摩表面,孔内被迫卷成螺旋状。使切屑与孔壁发生较大的摩擦,挤压、拉毛和刮伤已加工表面,降低表面质量。甚至会切屑阻塞在容屑槽里,卡死或折断钻头,刀具磨损快。
为了改善排屑条件,可在钻头上修磨出分屑槽,将宽的切屑分成窄条,以利于排屑。当钻深孔时,应采用合适的深孔钻进行加工。
3. 切削温度高
由于钻削是一种半封闭式的切削,主切削刃上近钻芯处和横刃上皆有很大的负前角,钻削时所产生的热量由工件吸收的很多,大量高温切屑不能及时排出,切削液难以注入到切削区,切削热不易传散。 切屑、刀具与工件之间的摩擦很大,因此切削温度较高,刀具磨损大,并限制了钻削用量和生产率的提高。
4. 精度低
钻削的精度较低,表面较粗糙,一般加工精度在IT10以下,表面粗糙度Ra值大于12.5mm,生产效率也较低。因此,钻孔主要用于粗加工或预加工工序。

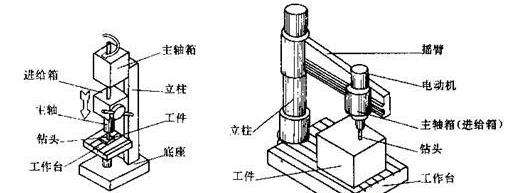

图:立式钻床和摇臂钻床结构图
三、钻削的应用
单件、小批生产中,中小型工件上的小孔(D<13 mm)常用台式钻床加工,较大的孔(D<50 mm)常用立式钻床加工;
大中型工件上的孔应采用摇臂钻床加工,回转体工件上的孔在车床上加工。
在成批和大量生产中,为了保证加工精度,提高生产效率和降低加工成本,广泛使用钻模、多轴钻或组合机床进行孔的加工。
精度高、粗糙度小的中小直径孔(D<50mm),在钻削之后,常常需要采用扩扎和铰孔进行半精加工和精加工。
