医疗器械零部件加工有哪些难点

日期:2022-06-18来源:诺铂智造

64.7K

             面对2022年的疫情,让医疗器械行业呈动态增长趋势,难加工的材料、复杂的工件形状以及频繁的小批量生产对医疗器械的加工提出了更加高的要求。那么在加工医疗器械零件时,会存在哪些难题呢,深圳诺铂小编为大家讲解医疗零配件加工面临新问题

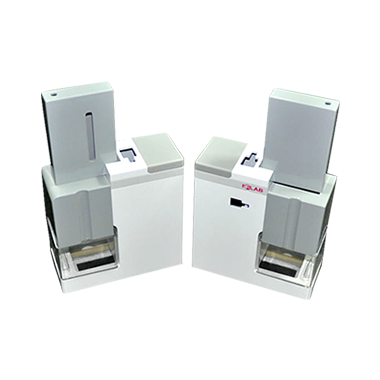

医疗零部件加工

医疗器械行业对专业的精密刀具提出了新要求

难加工的材料、复杂的工件形状以及频繁的小批量生产对用于加工专业医疗器械的刀具提出了很高的要求。如移植产品和假肢,在成功的外科手术中起着十分重要的作用,可帮助外科医生实现最佳的医疗效果。加工医疗器械的刀具在很大程度上决定着医疗器械的质量。

一、医疗零配件加工材料难加工

90%的医疗器械植入部件由Ti6Al-4V钛合金制成,源于轻质、高强度及高的生物相容性,钛合金6AL-4V成为医用植入器械的最常用的材料。钛合金6AL-4V通常用于髋关节、骨螺钉、膝关节、接骨板、种植牙、脊椎连接元件的制作。钛合金具有加工硬化的特性。加工过程剪切角大,产生的切屑薄,并在刀具上形成相对小的接触区域。另外,加工过程中高的切削力,结合切屑流动时的摩擦力,将综合导致刀具局部切削热过高。而钛合金热传导性差,令切削热不能很快地传导出去。于是,大量的切削热集中于切削刃及刀具表面。高的切削力,切削热会综合引起月牙洼的产生,并引起刀具的快速失效。

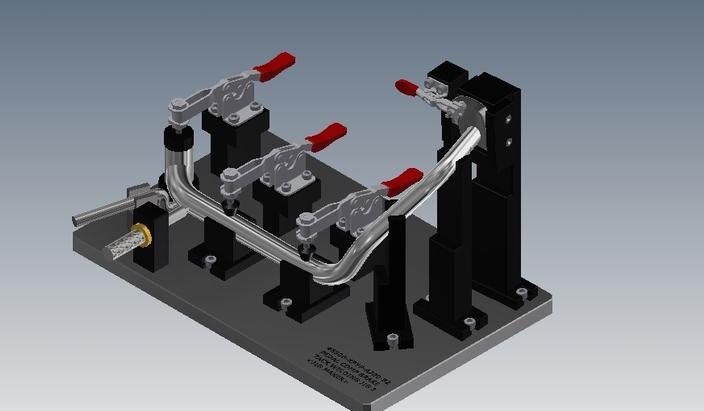

机床夹具

1. 可靠紧凑的机床夹具

医疗器械加工设备需要能加工由难加工材料(如钛合金或不锈钢)制成的、精度要求高的小而复杂的零件,像加工骨头及关节的替代件就相当复杂。由于被加工材料的切削性能差,毛坯通常为棒料——这意味着大量金属需要被去除。因此,一部分零件被铸造成接近成品的形状,但这也增加了麻烦——需要制造复杂而昂贵的夹具。增加加工复杂性的另一因素是公差范围窄。

医疗器械零部件工件材料、加工精度、表面光洁度等要求高,这就要求加工系统可靠性高。从而,也就对机床、夹具、刀具、CAM软件等提出了极高的要求。工件通常在瑞士自动车床、多主轴机床和回转工作台等先进的医疗器械加工设备上加工。这些机床的特点大都是尺寸非常小、结构非常紧凑。

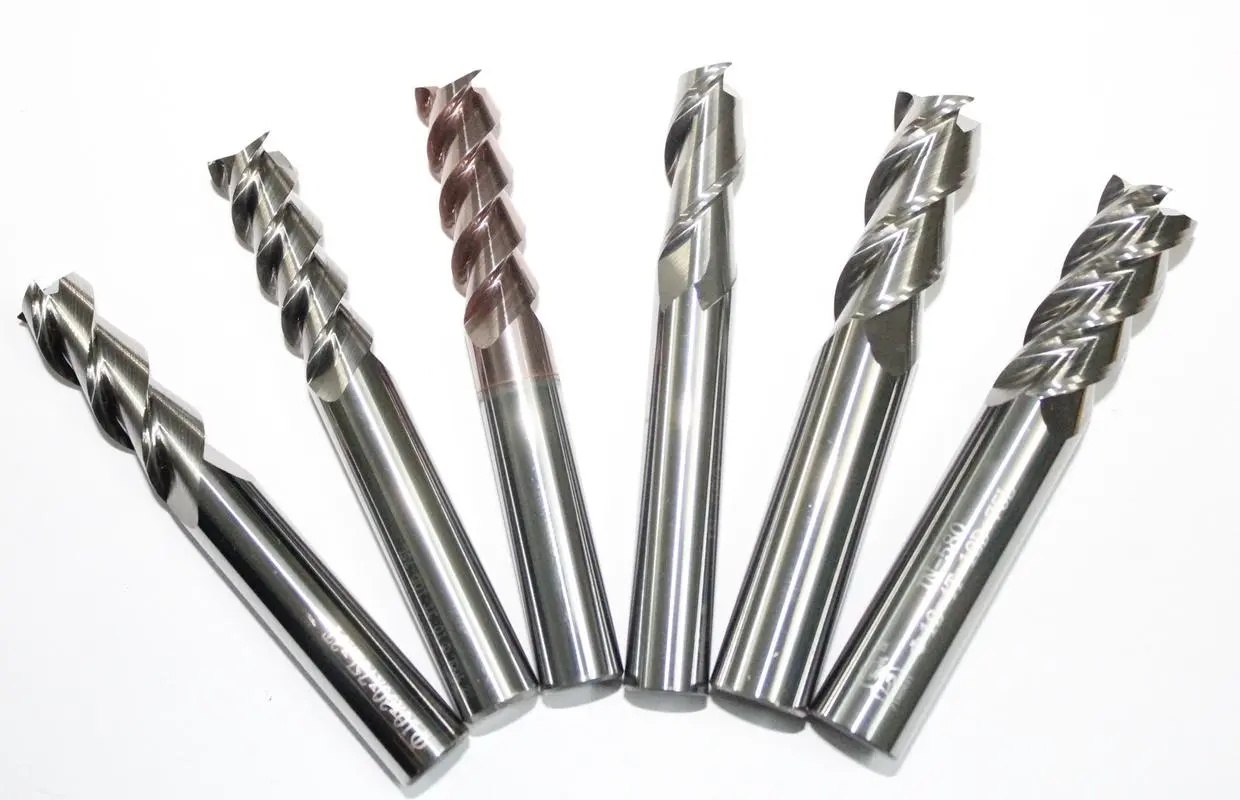

铣刀刀具

2. 稳定高效的刀具

一般来说,医疗器械行业与其他机械加工行业有三点不同:

第一,对机床的要求比较高。像瑞士自动车床、多主轴机床和回转工作台等先进的医疗器械加工设备,与通常看的的加工中心及车床完全不同,他们的尺寸非常小、结构非常紧凑。顺应这样的要求,刀具的结构也需要有特殊的设计,要求刀具的尺寸也要很小,同时还要保证刀具的刚性。

第二,医疗零配件要求零部件加工效率高

对加工效率要求高。对于医疗器械而言,最看重的就是加工效率,也就是加工节拍,要求在最短时间内,能够更换刀片。

医疗零配件加工

 第三、医疗零配件要求加工表面光洁度

从工件本身来说,与其他机械零部件有着很大的区别。植入人体的医疗器械首先要求表面光洁度非常好,精度非常高,不能有任何偏差,这就需要刀具从刀片结构的设计到刀片涂层的设计都要满足很高的加工要求。此外,还包括刀片的重复定位精度,在保证效率提高的同时不能忽视高质量的要求。
