医疗零部件加工特点 医疗零部件加工过程中难点有哪些?

日期:2022-05-29来源:诺铂智造

64.7K

医疗零部件加工对工件材料、加工精度、表面光洁度等要求高,这就要求加工系统可靠性高。从而,也就对机床、夹具、刀具、CAM软件等提出了极高的要求。工件通常在瑞士自动车床、多主轴机床和回转工作台等先进的医疗零部件加工设备上加工。这些机床的特点大都是尺寸非常小、结构非常紧凑。那医疗零配件加工的特点有哪些?

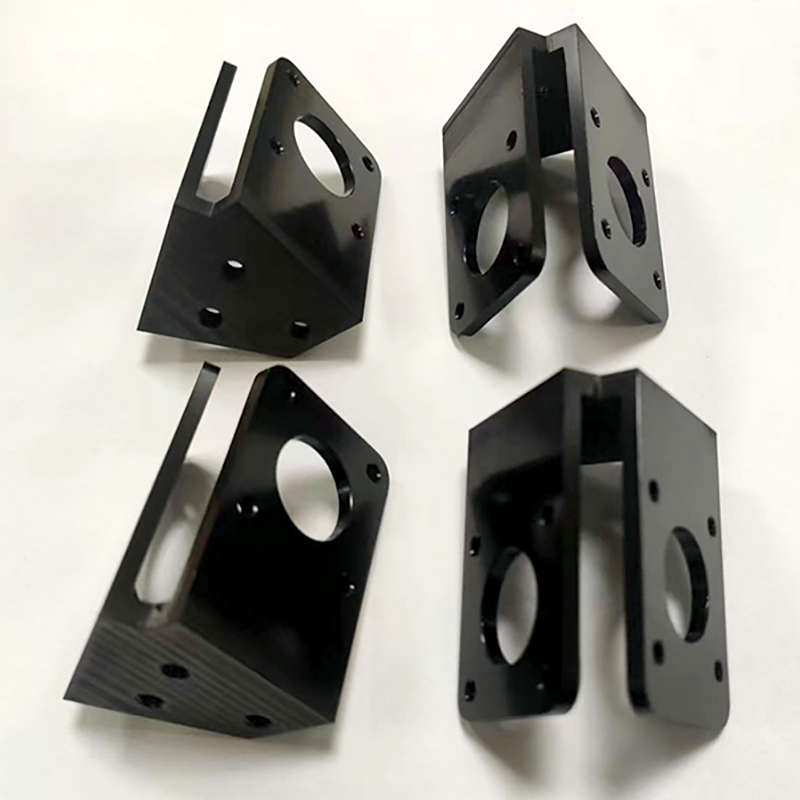

医疗零配件加工

  一、医疗零部件加工对机床的要求比较高:

  像瑞士自动车床、多主轴机床和回转工作台等先进的医疗零部件加工设备,与通常看的的加工中心及车床完全不同,他们的尺寸非常小、结构非常紧凑。顺应这样的要求,刀具的结构也需要有特殊的设计,要求刀具的尺寸也要很小,同时还要保证刀具的刚性。像伊斯卡SWISSCUT系列专门针对凸轮式机床,减少了加工区域狭小易产生干涉的问题,可以很方便地从刀杆的两侧更换刀片,高精度的刀片和牢固的刀座设计保证了高的重复定位精度。MINCUT是伊斯卡最新研发的刀具,既可用于车削,也可用于铣削,小规格刀具却具有高刚性,可应用于多主轴机床或者是加工中心上。

  二、医疗零配件CNC加工效率要求高:

  对于医疗零部件而言,最看重的就是加工效率,也就是加工节拍,要求在最短的时间内,能够更换刀片。伊斯卡的MULTI-MASTER变形金刚可换刀头系列,只需要几秒钟就可换上不同的铣刀头。快换刀头的理念,对加工节拍具有很好的保证。此外,要求刀具的寿命要尽可能的稳定、尽可能的长。应尽可能采用高品质的刀具,兼具涂层、刃口、断屑槽型、刀具结构形式的整体配合的。这样,才能保证机床24小时运转,才能以非常高的生产效率与市场上其他的竞争对手进行竞争,从而取得竞争优势。

  三、从医疗零配件本身来说,与其他机械零部件有着很大的区别。

  植入人体的医疗零部件首先要求表面光洁度非常好,精度非常高,不能有任何偏差,这就需要刀具从刀片结构的设计到刀片涂层的设计都要满足很高的加工要求。此外,还包括刀片的重复定位精度,在保证效率提高的同时不能忽视高质量的要求。

  既然医疗零部件加工过程要求如此之高,那么难免会面临一些加工难点,这些难点有哪些?深圳诺铂智造技术有限公司为大家总结如下:

  一、难加工的钛合金医疗零部件材料

  90%的医疗零部件植入部件由Ti6Al-4V钛合金制成,源于轻质、高强度及高的生物相容性,钛合金6AL-4V成为医用植入器械的最常用的材料。钛合金6AL-4V通常用于髋关节、骨螺钉、膝关节、接骨板、种植牙、脊椎连接元件的制作。钛合金具有加工硬化的特性。加工过程剪切角大,产生的切屑薄,并在刀具上形成相对小的接触区域。另外,加工过程中高的切削力,结合切屑流动时的摩擦力,将综合导致刀具局部切削热过高。而钛合金热传导性差,令切削热不能很快地传导出去。于是,大量的切削热集中于切削刃及刀具表面。高的切削力,切削热会综合引起月牙洼的产生,并引起刀具的快速失效。

  相对低的弹性模量,使得钛合金相对于钢弹性更佳。因此,应避免切削力过大,以保障工件的反弹小。薄壁件在刀具压力下有变形的趋势,引起震颤、摩擦甚至公差问题。解决问题的关键是保证整个系统的刚性,采用锋利切削刃、正确的几何形体的刀具是非常必要的。另外,钛合金具有在高温下与切削刀具发生化学反应合金化的趋势,其切屑有焊接到刀具表面的趋势。

  二、可靠紧凑的机床夹具

  医疗零部件加工设备需要能加工由难加工材料(如钛合金或不锈钢)制成的、精度要求高的小而复杂的零件,像加工骨头及关节的替代件就相当复杂。由于被加工材料的切削性能差,毛坯通常为棒料——这意味着大量金属需要被去除。因此,一部分零件被铸造成接近成品的形状,但这也增加了麻烦——需要制造复杂而昂贵的夹具。增加加工复杂性的另一因素是公差范围窄。

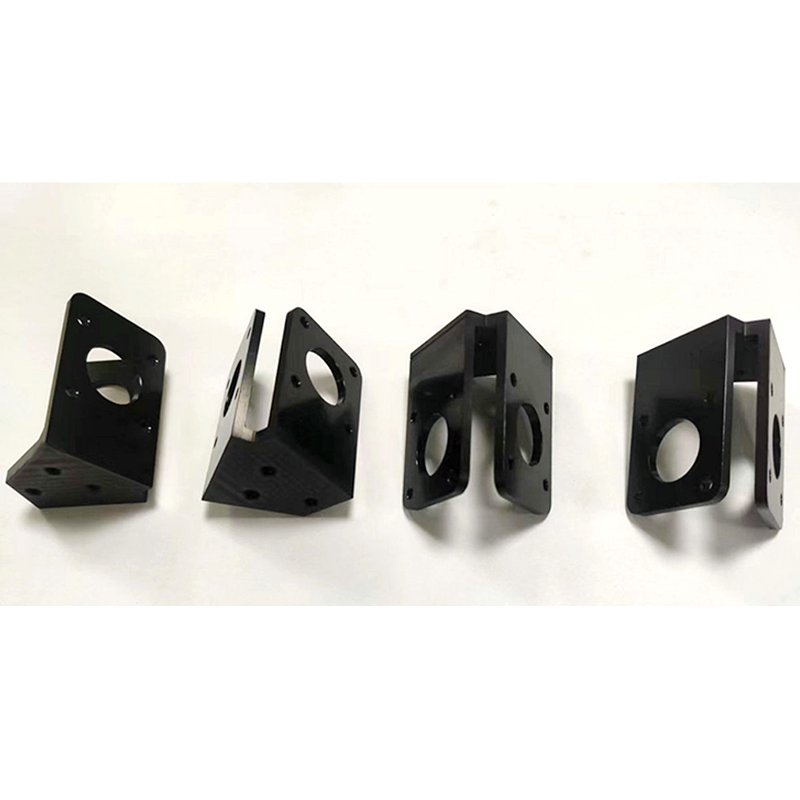

医疗零部件加工

  三、稳定高效的刀具

  刀具在医疗零部件制造中的用途是多样广泛的,可以加工大型设备(如电脑X线断层摄影机)外壳类较简单的工件,而对于移植产品或用于修复颅盖骨或治疗骨折的工件生产则更富有挑战性。

  微米范围内的公差在医疗行业很常见,选择正确的刀具需要敏锐的洞察力和丰富的经验。一方面,即使钻削小孔也需要使用润滑剂减小摩擦,可靠地散热和处理刀刃处的细铁屑;另一方面,在生产尖端医疗零部件时(无毛刺)时需要使用锋利且运转平稳的切削刀具以获得高质量的表面。常用切削工具是高速钢钻头或整体硬质合金钻头。

  四、完整的解决方案

  伊斯卡深入分析了医学器械工业植入物的特点,以提高这些非常关键的元件的加工性。因此,伊斯卡也设计制作特制刀具、刀片以及卷屑槽以加工钛合金Ti6Al4V并获取此特别领域所需的高精度的公差值。为配合此类零件制造商采用他们已有的生产设备,伊斯卡也提供特制刀具以满足不同应用。

CNC加工厂家

据深圳诺铂智造技术有限公司了解到,采用经过实践证明过的工艺及刀具和验证过的切削参数可以更及时地面对市场推出的医疗零部件零部件零部件加工。基于多年在医疗零部件行业的经验,伊斯卡还推出了医疗零部件行业的刀具套盒,配合DMG机床,共同为客户提供交钥匙工程。
