     加工中心是由基础数控铣床发展而来,它综合了数控铣床的所有功能以及特点,其结构相同,加工工艺也类似。不仅如此,加工中心还集中了多种机床的加工功能以及加工工序,它可以一次对工件夹装完成多工序的加工,比如铣、镗、钻、攻丝和攻螺纹等多工序的加工。

 那加工中心是如何分类的,又有几种分类方法呢?一起跟诺铂智能来了解一下吧。

 加工中心分类的方法一共有六种,第一种是根据结构按主轴与工作台相对位置进行分类;第二种是根据控制轴数进行分类;第三轴是根据加工工序进行分类;第四种是根据工作台的数量进行分类;第五种是根据加工中心刀库换刀方式进行分类;第六种是根据加工中心的加工精度来进行分类。

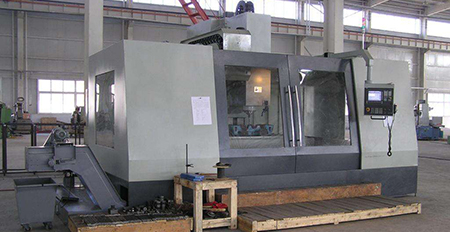

加工中心都有哪些分类呢(图1)

一、主轴与工作台的相对位置分类

     加工中心按主轴与工作台相对位置可以分为四类,分别为立式加工中心、卧式加工中心、龙门加工中心和复合加工中心这四类加工中心。

二、根据控制轴数分类

     加工中心按控制轴数可分为多类,分别为三轴加工中心、四轴加工这些、五轴加工中心、六轴加工中心等等还有其它的多轴加工中心。

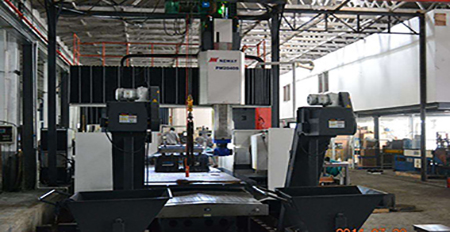

加工中心都有哪些分类呢(图2)

三、根据加工工序分类

     加工中心按加工工序分类,可以分成两大类,分别是镗铣和车铣这两大类型。

四、根据工作台数量分类

     加工中心按工作台数量可分为三类,分别为单个工作台加工中心、双工作台加工中心和多个工作台加工中心这三类加工中心。

五、根据刀库的换刀方式分类

     加工中心按刀库的换刀方式分类可分为两类,分别为机械手换刀加工中心和无机械手换刀加工中心这两类加工中心。

加工中心都有哪些分类呢(图3)

六、根据加工精度分类

     按加工中心的加工精度可分为三类,分别为普通精度加工中心、高精度加工中心和精密级加工这些这三种类型。其中,普通精度加工中心:分辨率为1μm,最大进给速度15~25m/min,定位精度10μm左右。高精度加工中心:分辨率为0.1μm,最大进给速度为15~100m/min,定位精度为2μm左右。介于2~10μm之间的,以±5μm较多,可称精密级加工中心。

 目前我所知道的就是这六种分类方法,如果还有其他的欢迎大家来补充。
